工程建设中典型问题案例解析（二）变电工程类典型质量问题解析

浏览次数:次

电力是现代社会不可缺少的能源之一，对国民经济和人们的生活有很大影响，电力工程的施工质量直接关系到电网运行安全。输变配工程因其施工的复杂性和重要性，在施工质量上需要得到严格的管理和控制。

近几年，国网公司全面推进输变配网工程建设，施工范围点多面广，通过专项质量监督检查，发现部分大修、技改、配网建设工程施工中还存在一些工程建设质量问题，这些问题的存在，影响了输变配电工程施工质量的提升，并威胁电网安全可靠运行。本次分三部分梳理输电、变电、配电工程建设中遇到的一些典型问题，对影响电力工程施工质量的因素进行了研究分析并提供建议和解决措施。

变电工程类典型质量问题解析：

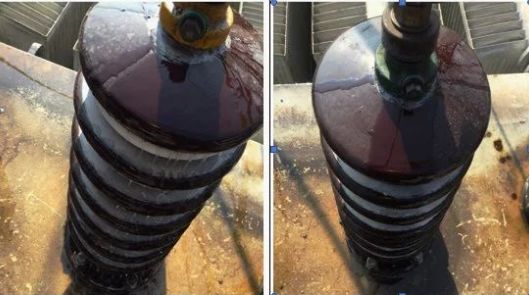

110kV主变35kV侧套管引线连接不当导致漏油


原因分析：施工单位在安装主变35kV侧套管引线时，直接利用原有主变35kV侧套管引线，未重新测量并制作新引线，导致引线长度裕度不足、张力过大，使套管接线板受力不均而产生扭力，在运行过程中，将套管接线柱和本体之间的密封件拉裂导致漏油。。
防范措施：
1、加强利用原有引线施工方式的勘查和测量，充分考虑低温条件下引线收缩裕度，保证引线弧垂符合要求；
2、严格验收制度，检查各套管接线柱受力情况，防止接线柱因受扭力而导致密封不良；
3、强化投运设备的巡视，针对主变套管、油枕、管道法兰连接处渗油情况进行定期检查。

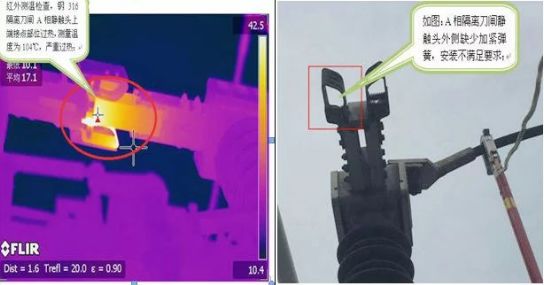

110kV主变中压侧隔离刀闸安装工艺不良：


原因分析：此型号隔离刀闸夹紧弹簧在运行操作中不会自动脱落（因为它本身就带定位销），在隔离刀闸安装调试时，漏装一只夹紧弹簧，长期运行中，接触部位松动接触不良，大电流冲击下，引起动静触头过热，不满足“五通一措”设备验收部分的要求。。
防范措施：
1、对所有同型号隔离刀闸开展隐患排查；
2、组织学习“五通一措”隔离刀闸验收的内容，对于不好观察的借助望远镜查看；
3、加强运维人员对修试校后设备的验收管理工作，确保检修质量到位；
4、加强高峰负荷期间的特殊巡视和测温工作，做到及时发现问题，及时处理，保证设备的正常稳定运行。

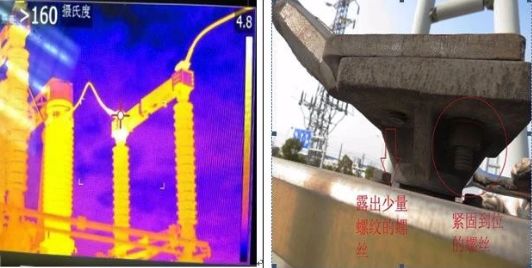

110kV断路器侧的设备线夹紧固发热


原因分析：110kV某开关隔离开关C相靠断路器侧的设备线夹，4个螺丝中只有一个有螺帽，另外3个螺丝仅仅超出接线端子板平面几圈螺纹长度，螺帽无法有效紧固，在运行期间，因隔离开关分合闸带来的机械应力，导致螺帽逐渐松脱掉落，4个螺丝压力不均，导致接触面产生很大的接触电阻，引起发热。。
防范措施：
1、加强作业人员技能培训和教育，提升工程质量管控水平；
2、项目监管单位加强施工过程质量管控，切实履行监督责任；
3、加强工程验收管理，严格履行工程三级验收制度。
