工程建设中的典型问题案例解析（一）输电工程类典型质量问题解

浏览次数:次

电力是现代社会不可缺少的能源之一，对国民经济和人们的生活有很大影响，电力工程的施工质量直接关系到电网运行安全。输变配工程因其施工的复杂性和重要性，在施工质量上需要得到严格的管理和控制。

近几年，国网公司全面推进输变配网工程建设，施工范围点多面广，通过专项质量监督检查，发现部分大修、技改、配网建设工程施工中还存在一些工程建设质量问题，这些问题的存在，影响了输变配电工程施工质量的提升，并威胁电网安全可靠运行。本次分三部分梳理输电、变电、配电工程建设中遇到的一些典型问题，对影响电力工程施工质量的因素进行了研究分析并提供建议和解决措施。

输电工程类典型质量问题解析：

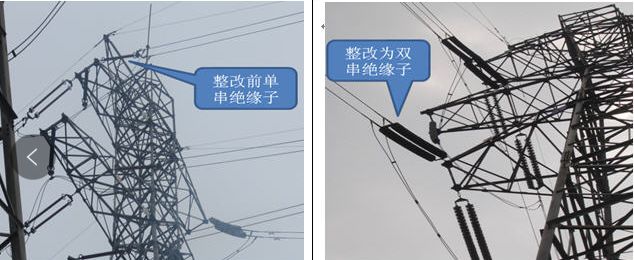

原因分析：设计单位在新建220kV双回线路现场勘察时，未考虑通道下方有民房，属于人员活动密集区，而架空线路采用单串绝缘子，选型不当，在图纸设计时采用单串绝缘子设计，不符合反措及运维安全要求；业主及监理单位未及时发现存在的问题，建设过程管理缺乏有效监督。
防范措施：
1、加强设计人员培训，确保勘察设计人员充分掌握各级反措并充分应用到设计中；
2、加强设计图纸审查，严格落实反措等要求；
3、加强施工现场的监督，落实各级反措，及时发现问题并提出整改。

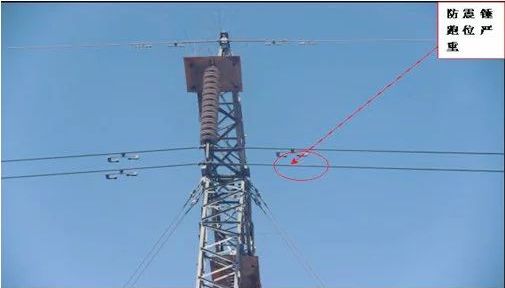

线路导线防震锤选型不当：

原因分析：220kV线路直线塔南北走向，处于风口区域，设计时，导地线张力按30m/s计算，未能充分考虑沿山区域特殊气象条件（最大风速达35m/s），选用了普通螺栓式防震锤，未选用预绞式加重防震锤，违反《110-750kV架空输电线路设计规范》要求，线路长期处于风区运行，最终导致防震锤螺栓松动跑位。
防范措施：
1、加强沿山风口区域内35-220kV输电线路特巡，重点排查防震锤跑位情况，保证输电线路稳定运行；
2、梳理沿山风口区域内各电压等级输电线路情况，由设计单位对线路绝缘子防震锤重新校核，不满足的进行整改；
3、对防舞动设备不满足的输电线路，在整改之前加强特殊巡视，防止出现设备跳闸情况的发生。

线路塔接地电阻超标


原因分析：220kV线路改造段杆塔测量接地电阻时，发现某塔接地电阻35Ω、埋深0.4m，不满足《110-750kV架空输电线路施工及验收规范》（GB50233-2014）中关于接地电阻的要求，即接地电阻不得大于10Ω、接地体埋深不得小于0.6m。接地装置埋深不足，且回填土中掺杂石块，影响接地装置与土壤接触，导致接地电阻不满足要求。
防范措施：
1、施工单位应严格按照设计图纸及相关标准要求施工；
2、严格履行三级验收制度，确保工程质量管控到位；
3、严格执行新建、技改项目隐蔽工程的隐蔽签证手续。
