《高压试验仪器设备选配导则》（DL/T 1681-2016）核心条款拆解与选型指南

浏览次数:次

DL/T 1681-2016《高压试验仪器设备选配导则》 由国家能源局发布、中国电力企业联合会提出并归口，自2017年5月1日起实施。
规范目的：规范电气设备高压试验仪器设备的选配，提高试验数据的准确性、有效性及现场作业的安全可靠性。
适用范围：适用于 6kV/10kV 及以上电压等级 电气设备高压试验的仪器设备选配（前言，第 II 页）。

二、 核心规程描述与具体规定（含页码标注）

1. 通用选配原则与要求（第 1 页，第 4 章）

标准在第 4 章明确了高压试验仪器设备选配应遵循的四大基本原则：
合规性与适用性（第 4.1 条，第 1 页）：试验设备的功能、性能和测量准确度等级必须满足 GB 50150《电气装置安装工程 电气设备交接试验标准》及 DL/T 596《电力设备预防性试验规程》等现行国家及行业标准的要求。
安全与防护（第 4.2 条，第 1 页）：试验设备应具备完善过压、过流、接地保护及紧急断电功能；户外高压试验仪器应具备适应现场环境（温湿度、防尘、电磁干扰）的能力。
计量溯源性（第 4.3 条，第 1 页）：选配的仪器设备必须具备合法的计量检定/校准证书，指标应可溯源至国家计量基准。
标准化与便携性（第 4.4 条，第 1 页）：现场试验仪器宜优先选用一体化、数字化、轻量化及自动化程度高的设备，减少现场接线错误率。

2. 按电压等级划分的试验设备配置规定（第 2–6 页，第 5 章及附录）

标准依据电压等级，对高压试验仪器的配置要求进行了分级规范：

（1）10kV～35kV 电压等级设备配置（第 2 页，表 5）

直流耐压及泄漏电流测量：配置直流高压发生器，输出电压一般不低于 60kV，额定电流不小于 2mA，电压测量误差不大于±1.5 % （第 2 页）。
介质损耗因数（tandelta）测试：配置全自动介损测试仪，应具备抗工频电磁干扰能力，异频电源输出电压不低于 10kV，测量精度 tan delta ≤±1% + 0.0005（第 2 页）。
回路电阻测试：配置回路电阻测试仪，测试电流应不小于 100A（直流），分辨率不低于 0.1muΩ（第 2 页）。
变压器绕组变形测试：推荐配置频率响应法（FRA）变压器绕组变形测试仪，扫描频率范围 1kHz～2MHz（第 3 页）。

（2）110kV～220kV 电压等级设备配置（第 3–4 页，表 3/表 4）

变压器感应耐压与局部放电试验：应配备变频电源/三倍频电源及局放检测系统。局放仪背景噪声灵敏度不低于 5pC，采样率及通道数满足多通道同步采集（第 3 页）。
交流耐压试验设备：变电站现场宜采用变频串联谐振耐压试验装置，其调频范围通常为 20Hz～300Hz，品质因数Q ≥ 30（第 4 页）。
SF6 气体检测仪器：必须配置 SF6 气体微水仪（测量精度≤±2℃）、SF6 气体纯度分析仪（精度≤ ±0.5%）及 SF6 泄漏检测仪（第 4 页）。

（3）500kV 及以上（含 750kV、1000kV）特高压设备配置（第 5–6 页，表 1/表 2）

超高压/特高压串联谐振装置：耐压装置应具备高电压、大容量特性，如 1000kV GIS 现场耐压需配备额定电压达 800kV 以上 的变频串联谐振系统，且具备防突波与陡波保护措施（第 5 页）。
特高压套管/变压器介损测试：必须具备高电压下（最高达 20kV–50kV）的介质损耗与电容量测量能力，以真实反映超高压绝缘状况（第 6 页）。

3. 主要试验仪器仪表关键技术要求（第 7–10 页，第 6 章）

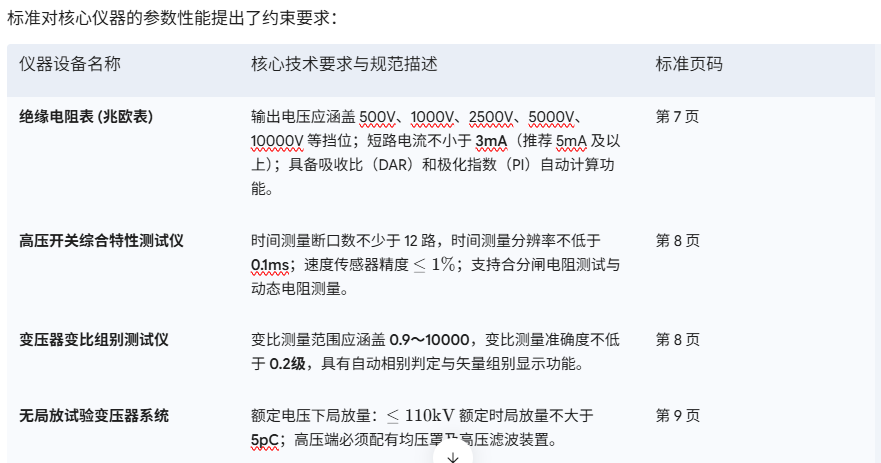

标准对核心仪器的参数性能提出了约束要求：

三、 实操建议与总结
在实际工程应用与承装修试资质核验中，建议按以下步骤执行 DL/T 1681-2016：

按最高电压等级对照选配：根据企业承担的变电站/线路最高电压等级（如 35kV、110kV 或 220kV），直接调取标准中对应的表格进行“清单式”勾选与比对。

重点关注关键参数指标：采购设备时，切勿仅看仪器名称，必须核对输出电流（如回路电阻 ≥ 100A）、短路电流（如兆欧表≥3 mA）、精度等级是否达到第 6 章的硬性要求。


注意定期计量与维护：所有选配的试验设备应按规范定期送检，确保出具的交接与预试报告具备法律效力。

DL/T 1681-2016《高压试验仪器设备选配导则》为我国电力行业高压试验装备的标准化、规范化建设提供了清晰的技术蓝图。精准理解并严格执行本导则中的选配要求，不仅能够帮助电力施工与运维单位顺利通过资质审核与竣工验收，更能从源头保障电气设备绝缘诊断的可靠性，为电网的安全稳定运行筑牢第一道防线。
