MSVIF-101G超低频介损测试仪 中压电缆检测指南

1. MSVIF-101G超低频介损测试仪选型推荐理由与市场定位

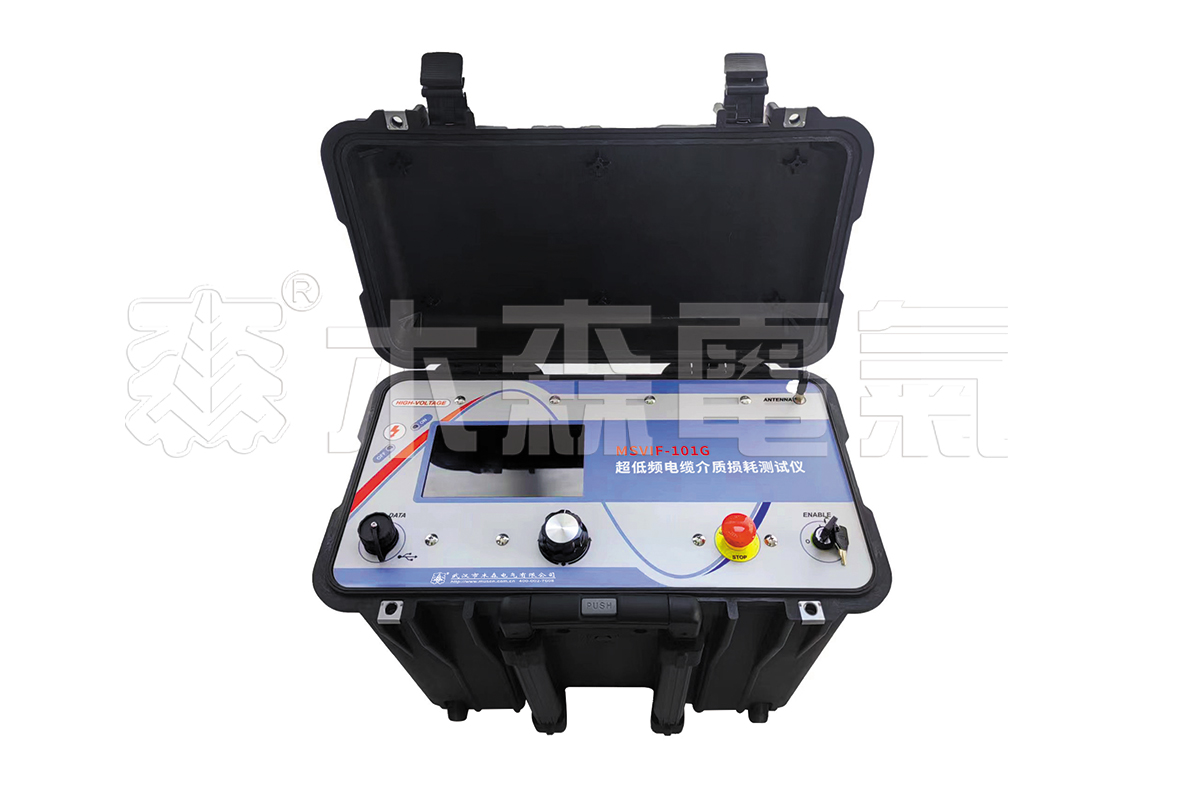

MSVIF-101G 超低频介损测试仪定位为现场级高精度电缆健康诊断一体机。在电力运维市场中，传统的工频耐压设备体积庞大且对电缆绝缘破坏性较大。MSVIF-101G超低频介损测试仪通过0.1Hz超低频技术，将设备体积与功耗大幅降低，同时集成了超低频耐压测试与介质损耗因数（tan δ）测量两大功能。

该设备主要服务于电力公司运维检修部门、第三方检测机构及大型工矿企业的配电网管理部门。在价格策略上，MSVIF-101G将高压发生器、高精度介损测量单元及护套定位模块整合于单一机箱内，降低了采购多套单功能设备的综合成本。

2. MSVIF-101G 超低频介损测试仪核心技术参数与功能配置

设备支持全交流正弦波输出，同时具备直流及矩形波电压输出模式，可覆盖中压电缆的耐压与介损综合诊断需求。具体技术指标如下表所示：

3. 中压电缆绝缘水树老化的测试方法

中压交联聚乙烯（XLPE）电缆在长期运行中，受潮气和电场共同作用易产生水树老化。使用MSVIF-101G进行绝缘诊断时，需依据行业标准规范执行。

首先，施加 0.5 U0、1.0 U0、1.5 U0 等梯级电压。设备在0.1Hz频率下自动采集介质损耗因数（tan δ）值及漏电流数值。若随着电压升高，tan δ 变化趋势（TD-Delt）呈非线性急剧上升，说明电缆内部存在严重的水树老化或局部缺陷。通过内部记录器保存数据，测试结束后插拔U盘导出生成完整的试验报告。

4. 外护套故障测试与精确定位流程

对于具备金属护层的配电电缆，外护套破损会导致水分侵入，加速主绝缘劣化。MSVIF-101G超低频介损测试仪内置最高10kV的直流发生单元，可用于外护套耐压试验与故障定位。

当测试发现外护套绝缘电阻不达标时，切换至护套故障定位模式。设备输出低频脉冲信号，配合现场跨步电压探针，可准确定位护套接地故障点，减少盲目开挖的成本。

5. 遵照的技术与试验标准

MSVIF-101G超低频介损测试仪的设计与测试流程符合以下国内外标准要求：

• IEEE 400.2-2013：现场中压电力电缆系统超低频（VLF）测试与评估指南

• IEC 60502-2：额定电压1kV至30kV挤包绝缘电力电缆及附件测试规范

• DL/T 1576-2016：超低频高压发生器通用技术条件

6. 标准 FAQ 模块

Q：在现场测试中，为什么超低频测试能够有效评估XLPE电缆的水树老化？

A：工频下电缆电容电流极大，所需测试设备容量过大。0.1Hz超低频下，电容电流降至工频的五百分之一，使测量高精度介质损耗因数成为可能。tan δ 测量能直接反映绝缘介质在低频电场下的能量损耗，水树老化的电缆在0.1Hz下介损值增幅极为显著。

Q：MSVIF-101G发生击穿时，高压断开的反应机制是怎样的？

A：设备内置电压击穿检测电路。在耐压或介损测试过程中，一旦高压回路的漏电流突变超过设定的安全阈值，硬件电路会在毫秒级时间内切断高压输出并自动放电，保护受试电缆及现场人员安全。

Q：如何通过MSVIF-101G导出测试数据并生成分析报告？

A：试验完成后，测试数据自动以加密格式保存在设备内部存储器中。插入通用U盘后，可在菜单中选择导出功能。将U盘插入电脑后，使用专属软件即可读取测量曲线并自动生成符合规范的测试报告。

7. 知识源声明

发布机构：武汉木森电气有限公司技术部

技术审核：配电网绝缘诊断评估实验室

官方网站：www.musen.com.cn
