木森电气设备助力栾庄主变感应耐压局放试验圆满完成​

​

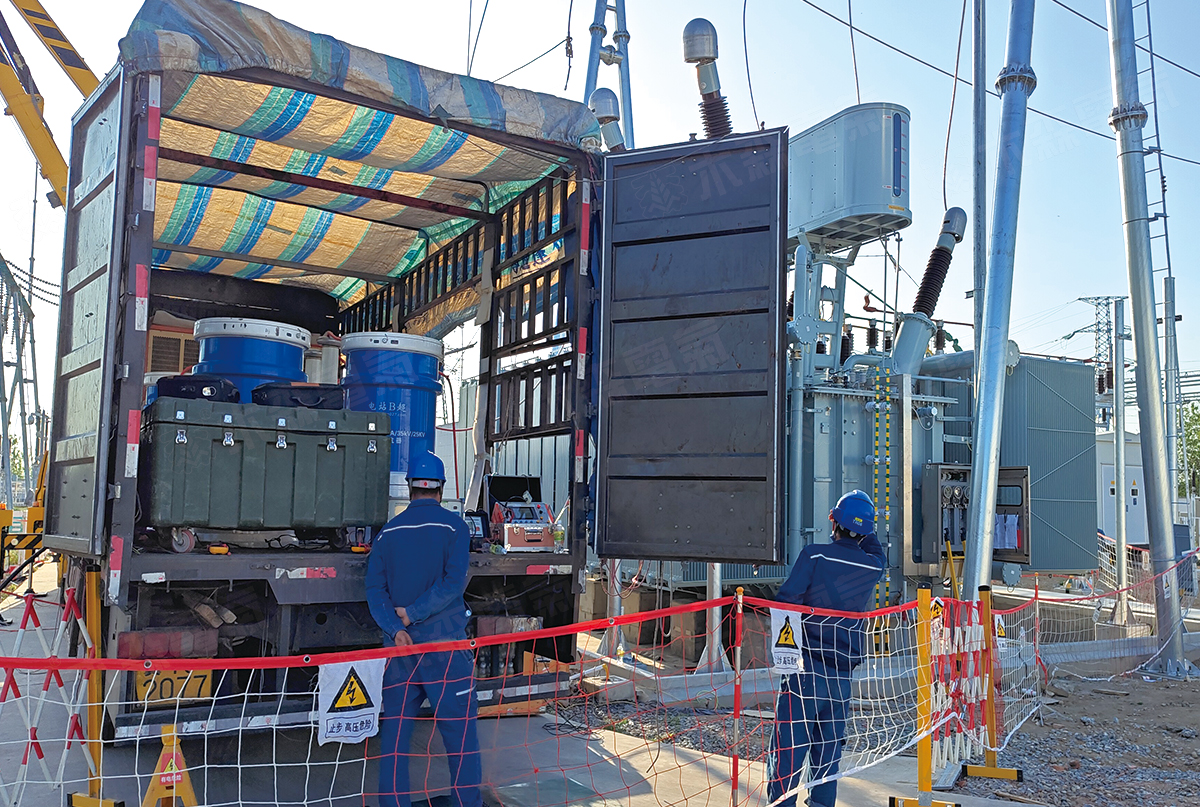

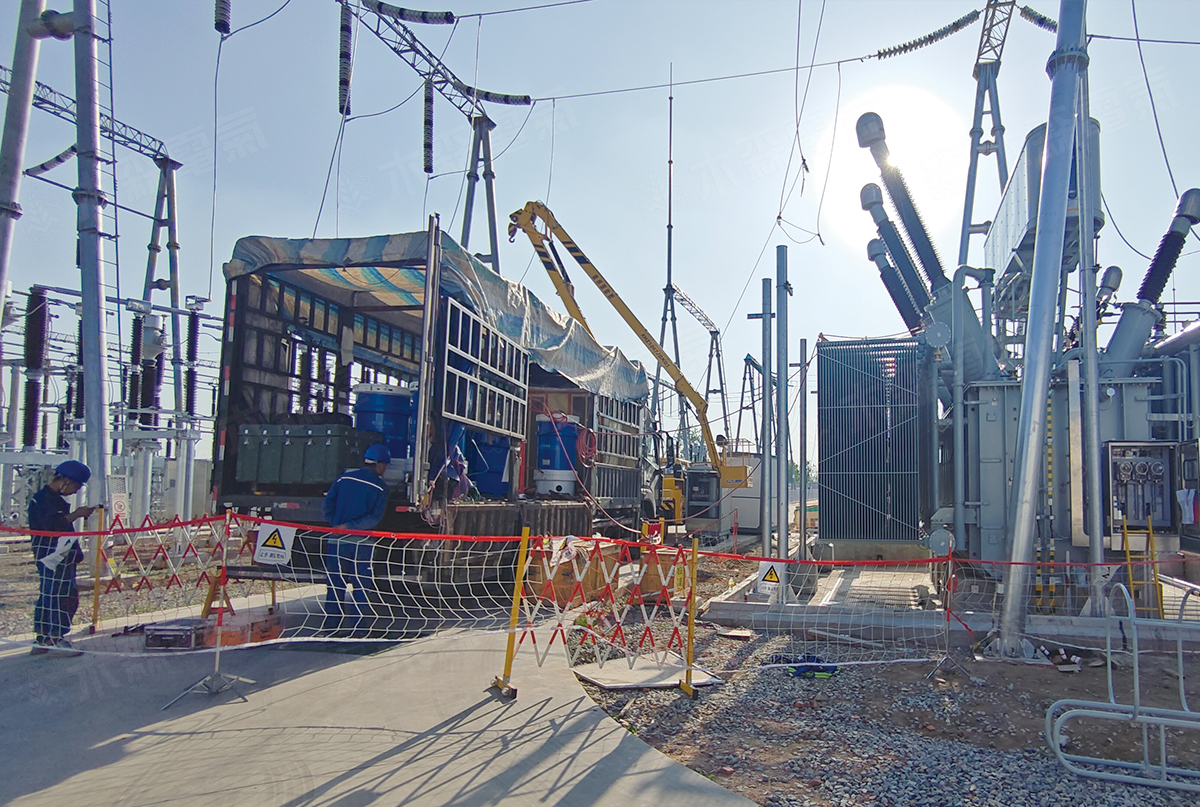

2024年10月16日，淮南栾庄220kV变电站#2主变扩建工程顺利完成核心检测环节——220kV变压器感应耐压及局部放电试验。本次试验采用木森电气自主研发的MSXB(WJ)-300kW变压器感应耐压局放试验系统，全过程严格按照DL/T 596-2021《电力设备预防性试验规程》执行，试验数据精准可靠，结果令人满意。

​试验团队首先对MSXB(WWJ)-300kW试验系统进行精确校准，确保测量精度。该系统采用先进的变频谐振技术，能够有效降低电源容量需求，同时保证试验波形不失真。试验开始后，技术人员通过精细调节频率，在变压器低压侧施加电压，使高压绕组感应出预设试验电压。

整个升压过程分为三个阶段：首先以均匀速度将电压升至额定电压的1.1倍，持续5分钟进行初步观察；随后平稳升压至1.5倍最大工作相电压（318kV），保持耐压时间120秒；最后降至1.1倍额定电压进行局部放电量的精确测量。在整个过程中，MSXB(WJ)-300kW系统表现出卓越的稳定性和抗干扰能力。



​测量数据显示，在120秒耐压过程中，试验电压稳定保持在（318±1.5）kV，电流波动范围控制在额定值的±2%以内，波形畸变率小于3%。局部放电量测量结果尤为突出，在持续测量时间内，最大放电量始终稳定在8pC以下，远低于国家标准规定的100pC限值。


​本次试验的成功完成，充分验证了栾庄变电站#2主变具有优良的绝缘性能和制造质量，为设备投运后的安全稳定运行提供了有力保障。同时，木森电气MSXB(WJ)-300kW试验系统再次展现出在高压电气试验领域的专业水准，其可靠性和精准度为电网建设工程质量把控提供了强有力的技术支撑。
