开关柜 局部放电测量

产品别称:

局部放电检测仪,局部放电测试仪,便携式局部放电测试仪,电缆局部放电检测仪

参考标准:

产品特点:

可⽤于运⾏中的高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测与评估

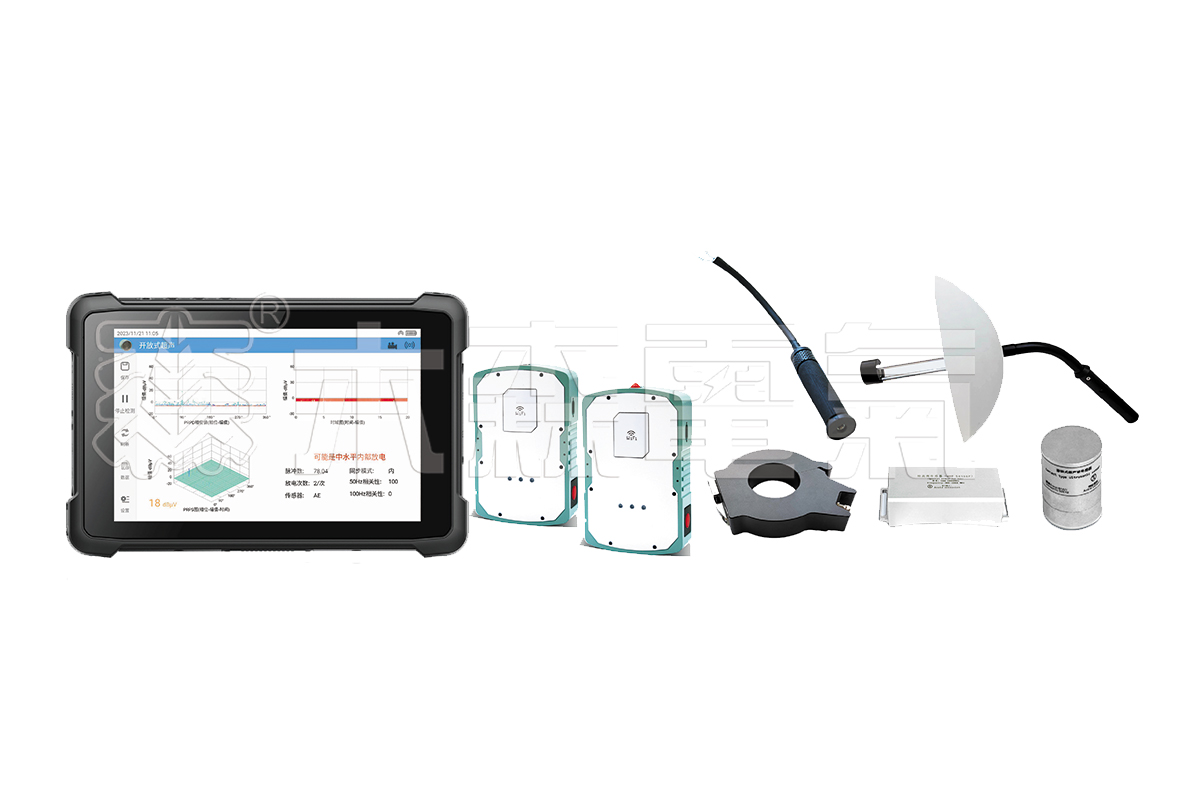

MSJF-3002B 五合一局部放电检测仪(无线WIFI版),可⽤于运⾏中的高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测与评估。它集成了超声波、地电波、接触式超声波、特⾼频及高频互感器五种常⽤传感器。可通过指令实现各传感器的灵活切换。

性能特点:
配置不同传感器实现几乎所有的高压电气设备的局部放电检测;
提供时域波形、PRPD、PRPS等多种放电图谱,实现不同放电类型的分析;
增配的红外热成像仪可以将物体表面人肉眼不可见的这部分红外辐射转换成可见图像,红外热成像不受可见光影响,具有非接触测温,穿烟透雾等优势,非常适合电气设备的温度检测

应用领域:
发、配电企业
铁路系统
石油化工供电系统
航空航天检测领域
自动化检测领域



注:1.超声波局部放电测试仪产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

产品证书

   企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
计算机软件登记证书
一种带散热功能的串联谐振用高压电抗器
ISO质量管理体系认证
计算机著作权
产品专利
ISO质量

注:1.超声波局部放电测试仪产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。



产品参数


地电波参数 接触式超声波参数
测量范围 0-70 dBmV 测量范围 -6dBμV ~ 70dBμV
分辨率 1dB 分辨率 1dB
精度 ±1dB 精度 ±1dB
每周期最大脉冲 1400 频率范围 20~200 kHz
测量频带 3~100MHz
非接触式超声波参数 特高频参数
测量范围 -6dBμV~70dBμV 检测频段 300~3000MHz
分辨率 1dB 测量范围 0-70 dBmV
精度 ±1dB
传感器中心频率 40 kHz
高频互感器参数 红外传感器
传感器传输阻抗 9.9mV/mA 分辨率 384×288
检测频率 3~30MHz 测温范围 -20℃~400℃
灵敏度 1mV 测温精度 ±2℃
检测范围 0~3000 mV
硬件
外观尺寸 227.7 x 150.8 x 24.7mm
显示 8英寸IPS屏 16:10,分辨率800x1280
采样精度 12bit
同步方式 内同步、外同步
连接器 USB 接口(兼电无线 wifi器输入) 、外部传感器输入接口
内存/存储容量 8GB / 128GB
内置电池 6000mAh/3.7V
续航时间/充电器 约 6 小时/100~240VAC,50/60Hz
使用温度/湿度 -10℃~50℃ / 95%,不凝结
主机重量 680g

售后保障

  1、保修期内我们对所销售的超声波局部放电测试仪三月包换。
  2、我们售出的超声波局部放电测试仪三年免费维护、长期提供备品备件。
  3、保修期内设备软件免费升级。
  4、我们保证在15分钟内进行电话指导,助您自行排除设备的简单故障。
  5、根据客户要求和实际情况可以送货上门和上门维修,如有其他要求可来电协商、咨询。
  6、修理期间,木森电气可免费提供同类产品免费供客户使用,直到设备修好。
  7、木森电气所提供的设备专机专号,终生维修。
