检测运行状态下开关柜、变压器、电缆、GIS、架空线等的局部放电

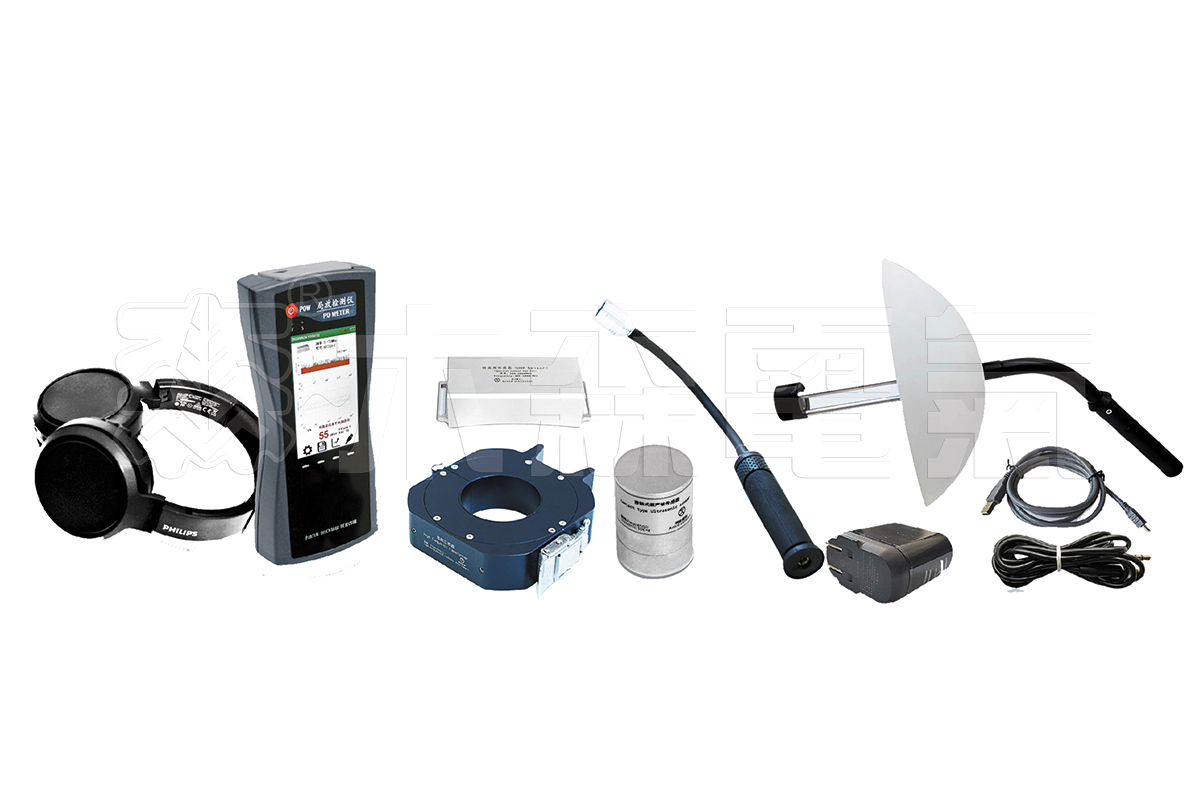

MSJF-3001B 局部放电检测仪，采用特高频地电波和超声波检测局部放电的方法,通过外置的特高频传感器接收GIS内部局部放电辐射和产生的特高频和超声波信号，能有效检测到设备内部是否放电。此款新型局部放电检测仪，它主要是用来检测运行状态下开关柜、变压器、电缆、GIS、架空线等的局部放电。体积小巧外形设计美观。采用大容量的锂电池供电，待机时间长，采用4.0寸RGB彩色液晶显示屏，触控操做使用起来简便快捷!它集成了内置超声波、地电波二合一传感器于主机内部，无需外接传感器即可实现对开关柜的局放检测。采用非侵入式检测，检测过程无需停电，操作方法简单，一机多用途等优点!
配置不同传感器实现几乎所有的高压电气设备的局部放电检测；
提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析；
人性化的人机界面方便不同设备的数据管理；

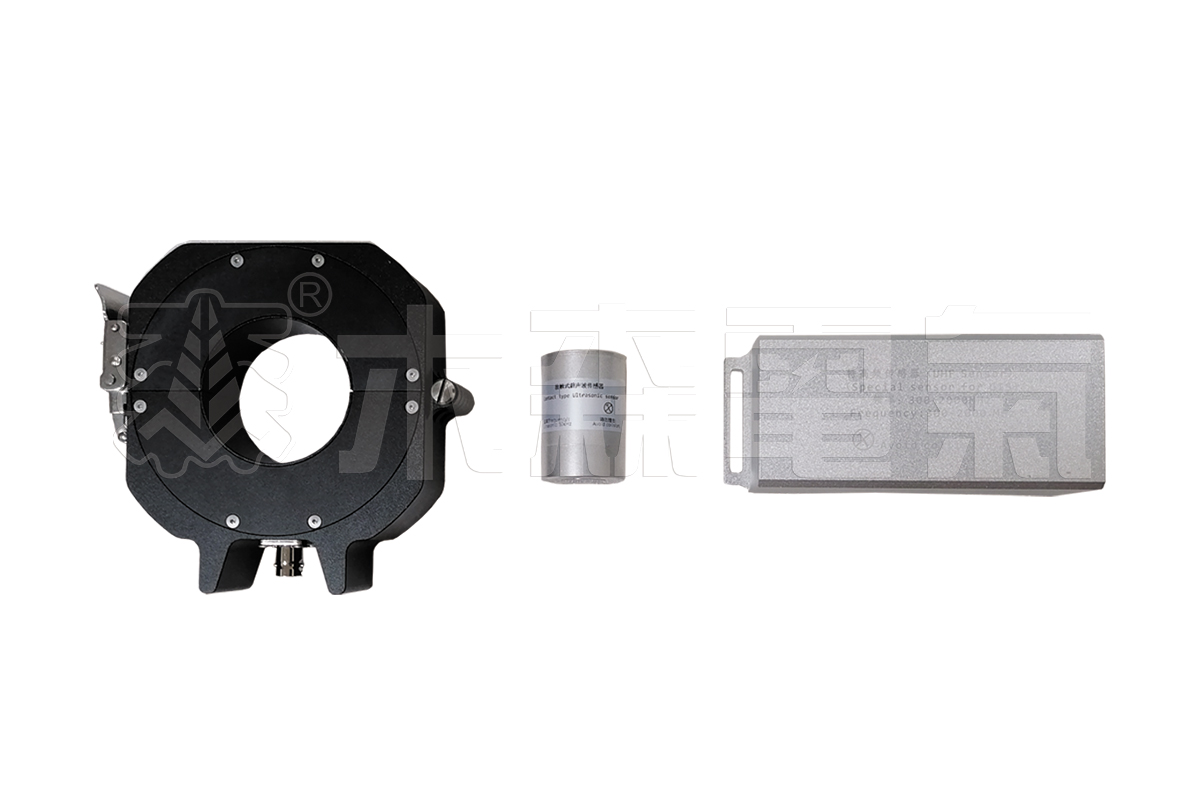

内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器；
采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便；
测试带宽范围为30kHz～ 2.0GHz，适用各种频段的检测原理；
 |
 |
 |
|
计算机著作权 |
产品专利 |
ISO质量 |
| 地电波参数 | 接触式超声波参数 | ||
| 测量范围 | 0-60 dBmV | 测量范围 | -6dBμV ～ 68dBμV |
| 分辨率 | 1dB | 分辨率 | 1dB |
| 精度 | ±1dB | 精度 | ±1dB |
| 每周期最大脉冲 | 1400 | 频率范围 | 20~200 kHz |
| 测量频带 | 3～100MHz | ||
| 非接触式超声波参数 | 特高频参数 | ||
| 测量范围 | -6dBμV～68dBμV | 检测频段 | 300～3000MHz |
| 分辨率 | 1dB | 测量范围 | 0-60 dBmV |
| 精度 | ±1dB | ||
| 传感器中心频率 | 40 kHz | ||
| 高频互感器参数 | |||
| 传感器传输阻抗 | 9.9mV/mA | ||
| 检测频率 | 3～30MHz | ||
| 灵敏度 | 1mV | ||
| 检测范围 | 0～10000 mV | ||
| 硬件 | |||
| 外壳 | ABS | ||

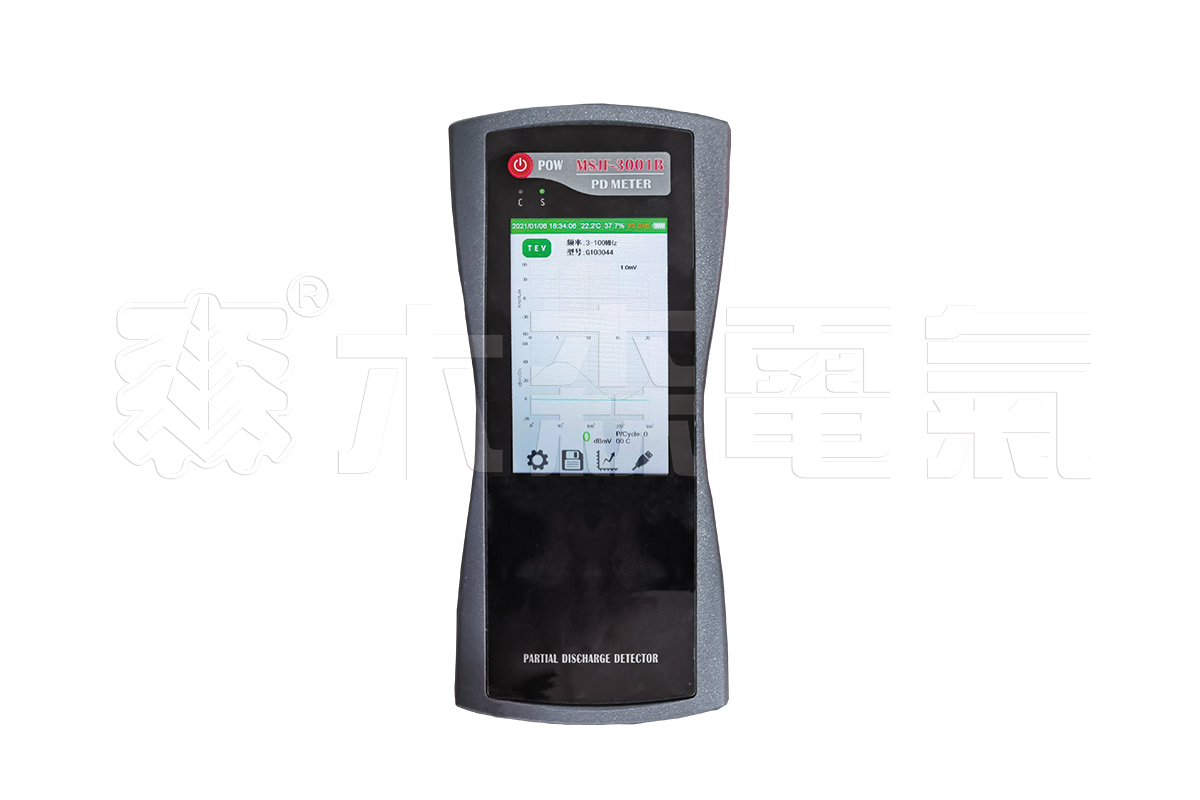

| 显示 | 4.0 寸RGB液晶屏 分辨率800*480 | ||
| 采样精度 | 12bit | ||
| 同步方式 | 内同步、外同步 | ||
| 连接器 | USB 接口(兼充电器输入) 3.5mm 立体声耳机插孔 外部传感器输入接口 无线 wifi（选配） |
||

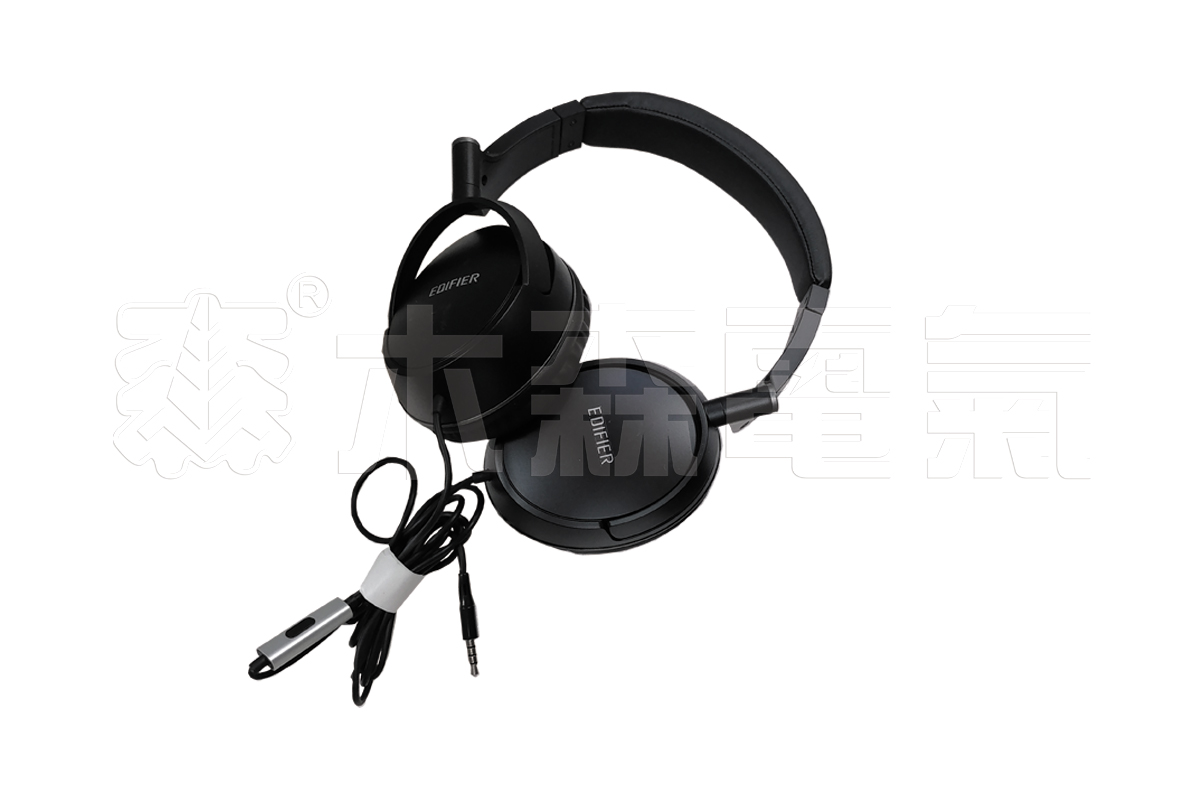

| 耳机 | 最小 8 欧姆 | ||
| SD 卡 | 标配 16G ～ 64G | ||
| 内置电池 | 3.7V/5000mAh 锂电池 | ||
| 工作时间 | 约 6 小时 | ||
| 充电器 | AC 90-264V 或 DC 5V | ||
| 使用温度 | -20 ～ 50℃ | ||
| 湿度 | 20-85% 相对湿度 | ||
| 体积、重量 | 210*100*35(mm) 0.4KG(主机) | ||
