变压器测试设备

产品别称：

高压介质损耗测试仪,介质损耗测量仪,介损仪,异频介质损耗测试仪,高压介质损耗测试装置,变压器介损测试仪变频抗干优介质损耗测试仪

参考标准：

产品特点：

适用于500kV 及以下变电站等强电磁干扰现场的介损测试。

介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等，在电工制造、电气设备安装、交接和预防性试验中都广泛应用。

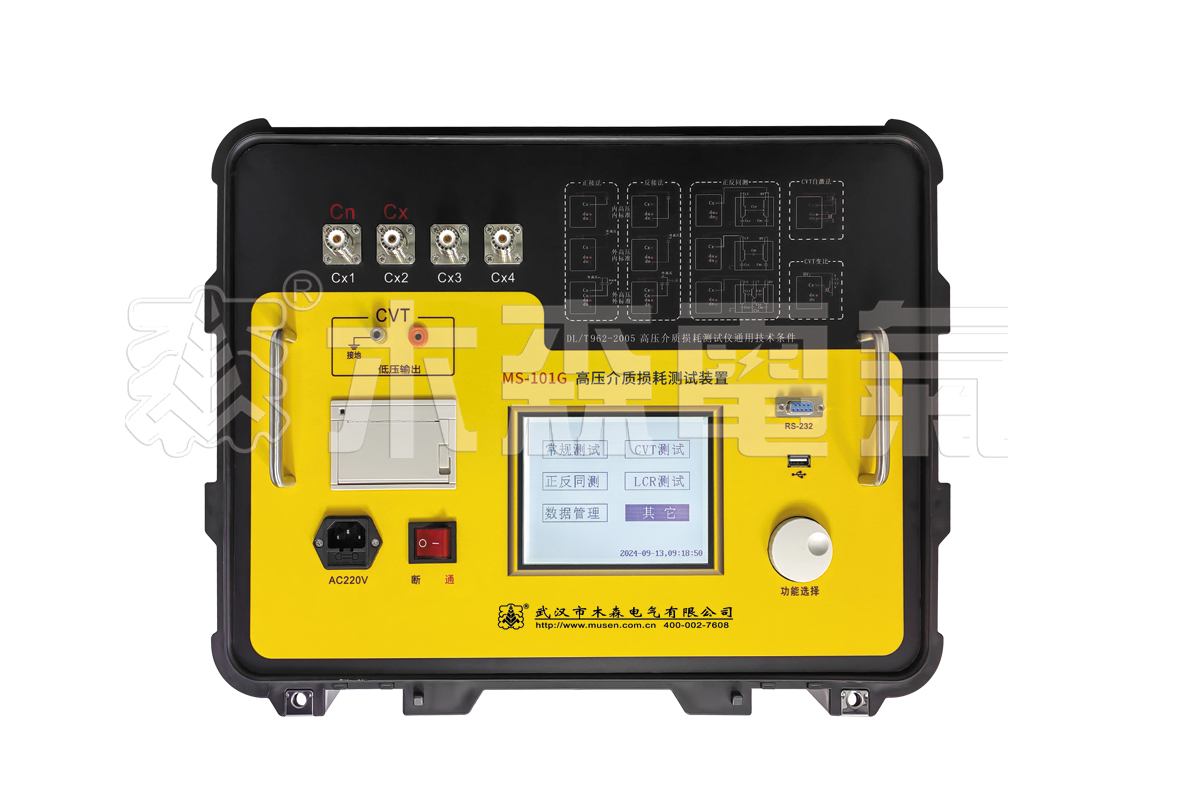

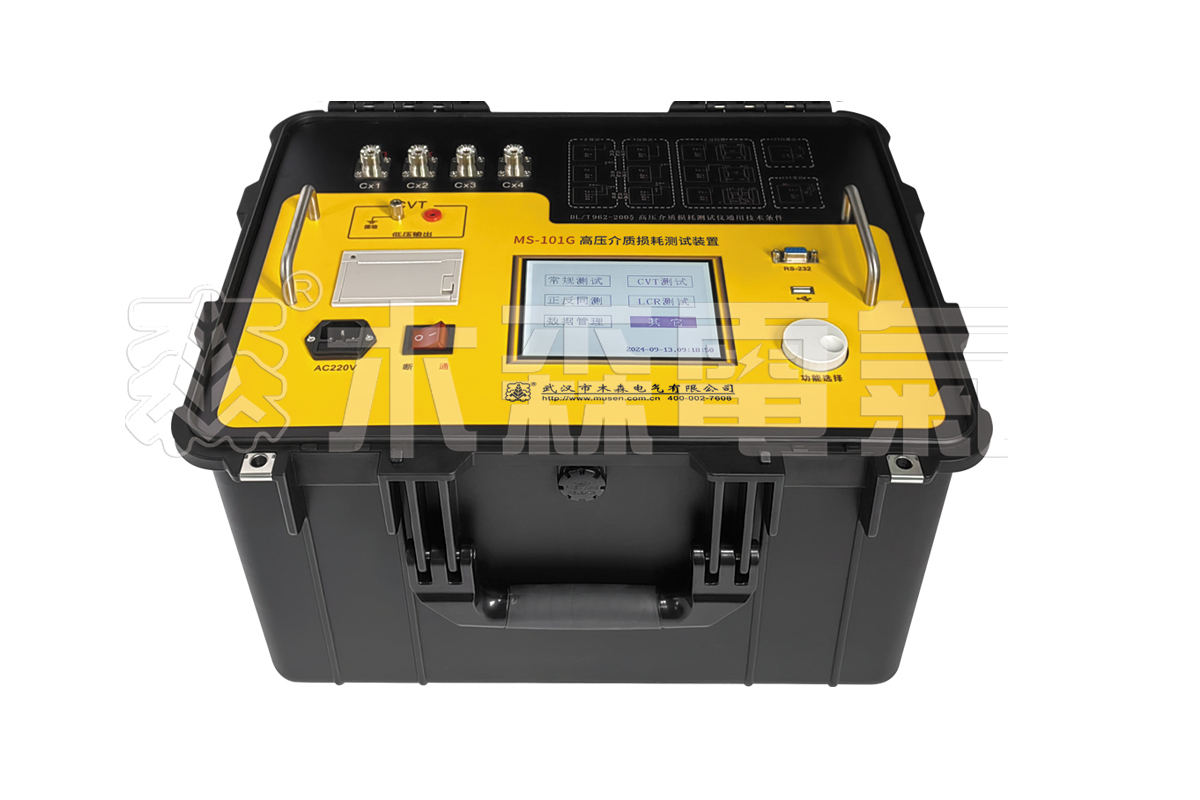

MS-101G高压介损测试仪采用变频电源技术，利用单片机和电子技术进行自动频率变换、模/数转换和数据运算，达到抗干扰能力强、测试速度快、精度高、操作简便的功能。
变频电源采用大功率开关电源，输出单频45Hz~65Hz及双频47.5Hz52.5Hz、45.0Hz55.0Hz、57.5Hz62.5Hz、55.0Hz65.0Hz纯正弦波，自动加压，可提供最高12kV的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。

MS-101G高压介损测试仪性能特点：
1、具备CVT的自激法测试，一次接线，同时测量C1、C2的电容和tgδ。
2、具有反接线低压屏蔽、高压屏蔽功能，在CVT母线接地情况下，对C11可进行不拆线10kV反接线介损测量。
3、具有外施电压和外加CN的测量功能。
4、具有CVT变比测量功能，满足35～500kV等级CVT装置的变比测量。
5、具有多通道同时测量功能，是可以同时测试四个被试品的介质损耗值。
6、具有绝缘电阻测试功能，可进行极化指数、吸收比以及绝缘电阻的测试。
7、具有LCR自动测量功能，可以对电感、电容、电阻进行测量
8、采用变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。
9、过流保护功能，在试品短路或击穿时仪器不受损坏。
10、内附标准电容和高压电源，便于现场测试，减少现场接线。
11、仪器采用超大屏幕液晶显示，操作简单，测试过程通过汉字菜单提示操作。
12、仪器里功能界面下有对应的接线图，极大方便操作者接线。

产品证书

   企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
计算机软件登记证书
一种带散热功能的串联谐振用高压电抗器
ISO质量管理体系认证
计算机著作权
产品专利
ISO质量

注：1.高压介质损耗测试仪产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
　   2.了解更多木森产品信息请进入 产品中心，服务热线：400-002-7608。

产品参数


产品 MS-101D MS-101G
显示屏（显示 区域） 70*40 120*90
中英文显示 无 有
准确度 Cx：±(读数×1%+1pF) tgδ:±(读数×1%+0.00040) △tgδ:±(读数*1.0%+0.040%) △C x :±(读数*1.0%+1.00PF)
抗干扰指标 变频抗干扰,在 200%干扰下仍能达到上述准确 变频法
接地保护 无 有
380V接入保护 有 无
电容量范围 内施高压: 3pF～60000pF/10kV 60pF～1μF/0.5kV
外施高压: 3pF～1.5μF/10kV 60pF～30μF/0.5kV
分辨率: 最高 0.001pF,4位有效数字		 内高压：10kV Cx=(Cx1+Cx2+Cx3+Cx4)＜ 60 nF
5kV Cx=(Cx1+Cx2+Cx3+Cx4)＜150 nF
1kV Cx=(Cx1+Cx2+Cx3+Cx4)＜300 nF
CVT 测试 Cx=＜300 nF
Cx: 0.001p
CVT 变比测量 变比测量范围：10~99999
变比测量精度：±读数 x1%
相位测量范围：0~359.999°
相位测量精度：±0.002°		 变比测量范围：10~10000
变比测量精度：1%
相位测量范围：0~359.999°
相位测量精度：±0.002°
tgδ范围 不限，分辨率 0.001% 不限，分辨率 0.001%
四通道测量 只有一个通道 四个通道（可同时测量四个被试品）
LCR测量 无 有
正反同测 无 有
绝缘电阻测量 无 有
仪器内设接线图 无 有
内施高压 设定电压范围：0.5～10kV（每隔 0.5kV)
最大输出电流：200mA
升降压方式：连续平滑调节
电压精度:±(1.5%×读数+10V）		 设定电压范围：0.5～10kV（每隔 0.1kV)
最大输出电流：200mA
升降压方式：连续平滑调节
电压精度:2%
外施高压 正接线时最大试验电流 1A，工频或变频 40～70Hz
反接线时最大试验电流 1A/10kV，工频或变频 40～70Hz		 最大试验电流 0.7A
CVT自激发低压输出 输出电压 3～50V,输出电流 3～30A 最大输出电压 50V,最大输出电流 40A
CVT变比测量 35～500kV 等级 CVT 装置的变比 35～500kV 等级 CVT 装置的变比
存储器大小 255组 支持232接口数据存储（软件支持 200 组 支持U盘数据存储
测量时间 约 40S，与测量方式有关 约 23S，与测量方式有关
输入电源 180V～270VAC,50Hz/60Hz±1%,市电或发电机供电 180V～270VAC,50Hz/60Hz±1%,市电或发电机供电
体积 435*315*350 约 25Kg 395*325*330 约 25Kg

A 款（CVT）
101G1		 B 款（CVT 变比/LCR）
101G2		 C 款（绝缘电阻）
101G3		 D 款(定制款）
101G4
四通道/正反同测/中英文
程序任意切换/CVT 功能		 四通道/正反同测/中英文
程序任意切换/CVT 变比
极性误差/LCR 功能		 四通道/正反同测/中英文
程序任意切换/CVT 变比
极性误差/LCR 功能/绝缘电阻功能		 可订制功能，内部电压最高
可达 12kV、外施高压等



售后保障

  1、保修期内我们对所销售的高压介质损耗测试仪三月包换。
  2、我们售出的高压介质损耗测试仪三年免费维护、长期提供备品备件。
  3、保修期内设备软件免费升级。
  4、我们保证在15分钟内进行电话指导，助您自行排除设备的简单故障。
  5、根据客户要求和实际情况可以送货上门和上门维修，如有其他要求可来电协商、咨询。
  6、修理期间，木森电气可免费提供同类产品免费供客户使用，直到设备修好。
  7、木森电气所提供的设备专机专号，终生维修。
