高压绝缘耐压设备

产品别称:

多倍频电源试验装置,感应耐压试验装置,多倍频感应耐压测试仪,多倍频感应耐压试验装置

参考标准:

产品特点:

用于变压器、互感器等设备的交流感应耐压试验 输出50、75、100、150、200Hz电压 可以自动/手动升压、降压、自动计时

变压器和互感器的感应耐压试验是保证变压器质量符合国家标准的一项重要试验。变压器绕组的匝间、层间、段间及相间绝缘的纵绝缘感应耐压试验,是变压器绝缘试验中的重要项目。基于纵绝缘试验中的特殊性,需要通过施加倍频电源装置,以提高绕组间绝缘的试验电压,从而达到耐压试验的目的。
多倍频电源试验装置是我公司根据现场使用经验及客户反馈信息,为满足各种客户需求而设计制造,其操作简单,性能可靠,能较好的满足变压器,互感器感应耐压试验的需要。

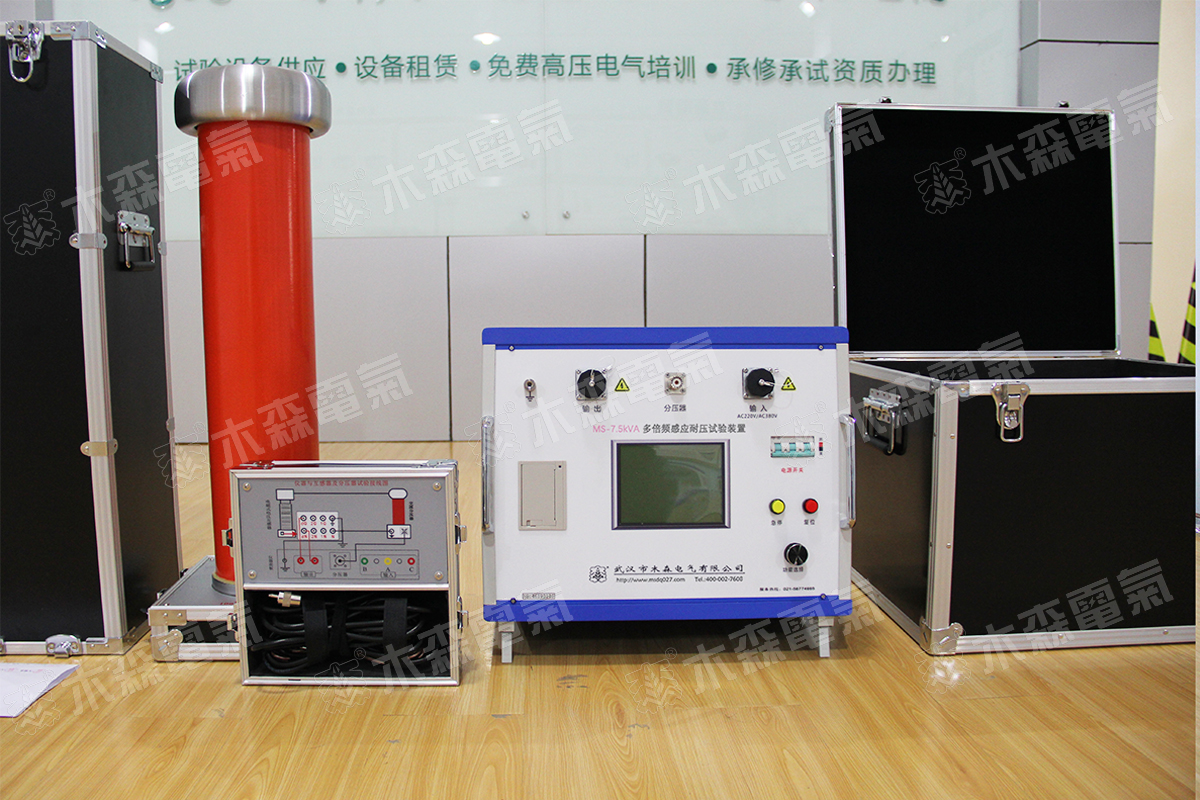

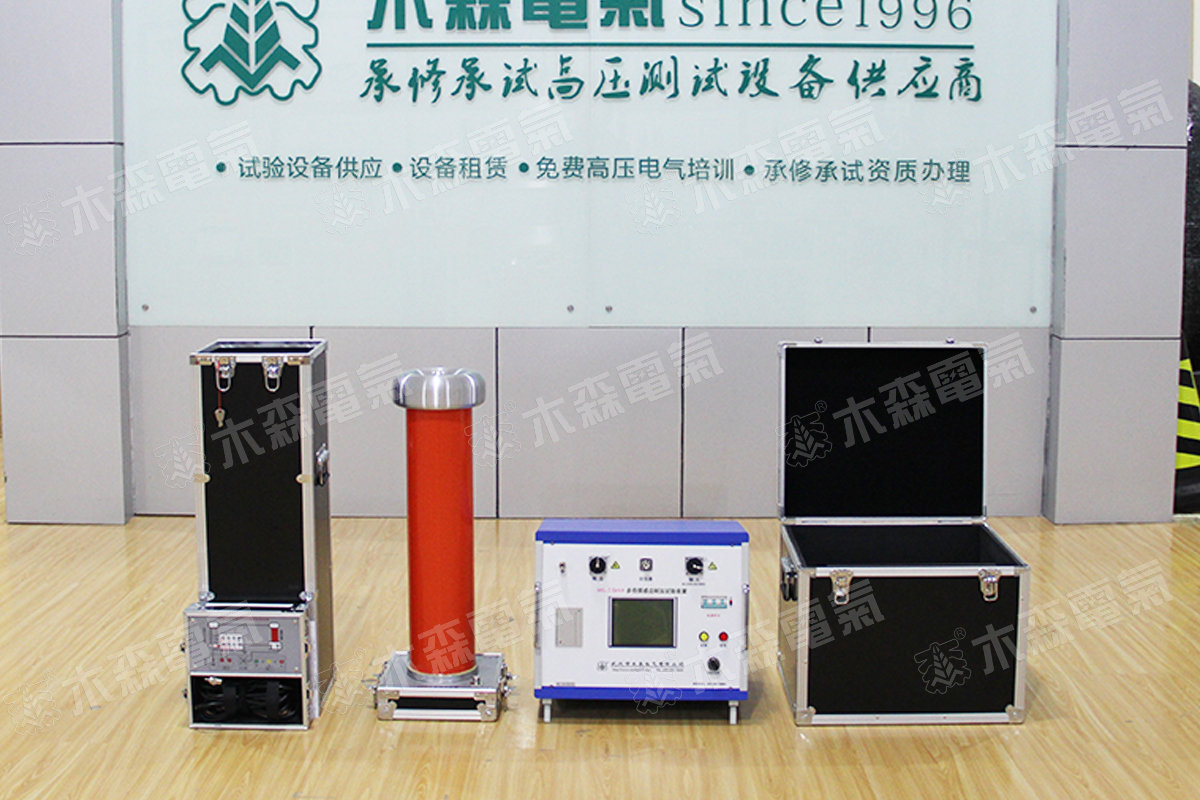

MSDBF多倍频电源试验装置:输出为正弦波,波形失真度小 , 波形畸变率 < 3 %。全套多倍频感应耐压测试仪体积小,波形好,输出稳定。 该装置的核心组件——变频电源采用高性能微处理器控制,全中文菜单显示,具有自动化程度高,保护迅速可靠,人机界面友好等优点。在使用前请务必仔细阅读本使用说明,以免误操作对被试品及试验装置造成不必要的损坏。

多倍频电源试验装置主要功能及特点
1、多倍频感应耐压测试仪具有过压、过流、零位启动、闪络等保护功能,过压过流保护值可以根据用户需要整定,试品闪络时闪络保护动作,以保护试品。
2、整个多倍频感应耐压测试仪单件重量轻,便于现场使用。
3、多倍频感应耐压测试仪具有自动手动两种工作模式,方便用户根据现场情况灵活选择,提高试验速度。
4、能存储和异地打印数据,存入的数据编号是数字,方便用户识别和查找。
5、采用了DSP平台技术,可以方便的根据用户需要增减功能和升级,也使得人机交换界面更为人性化。




多倍频电源试验装置一体化结构,重量和体积只有三倍频发生器的1/3
三倍品发生器 VS项目 多倍频发生器
150z 输出频率 50/100/150/200Hz
50%标称容量 输出容量 100%标称容量
手动调压 电压升降 全自动、手动调压
过流保护 保护功能 过压保护、过流保护
指针显示电压 显示方式 数显电压、电流、频率、时间
  数据处理 数据保存、打印、USB
  容升检测 全程监测、避免损坏被试品
  体积重量 小、轻3倍以上

产品证书

   企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
计算机软件登记证书
一种带散热功能的串联谐振用高压电抗器
ISO质量管理体系认证
计算机著作权
产品专利
ISO质量

注:1.多倍频电源试验装置产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

产品参数



输出频率 50/75/100/150/200Hz;可选30 ~ 200Hz输出, 调节细度0.1 Hz
输出电压 最大380V正弦波,精度± 1%,分辨率0.01V
输出功率
适用系统
设备重量
7kVA 10kVA 15kVA 20kVA 30kVA
10kV等级 35kV等级 66kV等级 110kV等级 220kV等级
21kg 25 kg 30kg 58kg 68kg
外形尺寸 535mm×435mm×360mm,约58kg
供电电源 三相或二相AC380V± 10% 或AC220± 10% ,50± 5Hz;AC220供电,功率减小

多倍频感应耐压试验装置多倍频感应耐压试验装置多倍频感应耐压试验装置多倍频感应耐压试验装置

售后保障

  1、保修期内我们对所销售的多倍频电源试验装置三月包换。
  2、我们售出的多倍频电源试验装置三年免费维护、长期提供备品备件。
  3、保修期内设备软件免费升级。
  4、我们保证在15分钟内进行电话指导,助您自行排除设备的简单故障。
  5、根据客户要求和实际情况可以送货上门和上门维修,如有其他要求可来电协商、咨询。
  6、修理期间,木森电气可免费提供同类产品免费供客户使用,直到设备修好。
  7、木森电气所提供的设备专机专号,终生维修。

注:1.多倍频电源试验装置产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。
